Pet završnih obrada površine
| Završiti | trošak | Provodljivost | Otpornost na koroziju | Izolacija | Najbolje za |
|---|---|---|---|---|---|
| Goli bakar | $ (osnovna vrijednost) | Izvrsno | Loše (samo u zatvorenom) | Nijedan | Suhe unutarnje ploče |
| Pokositrenje | $$ | Izvrsno | Dobro | Nijedan | Većina unutarnjih sklopnih uređaja |
| Posrebrenje | $$$ | Najbolji (najmanji kontaktni otpor) | Fer | Nijedan | Visoko{0}}frekventni klizni kontakti |
| Termoskupljajuće cijevi | $ | N/A (samo izolacija) | N/A | Dobar (otporan-na dodir) | Identifikacija faze, sigurnost na dodir |
| Epoksidni premaz | $$$ | N/A (samo izolacija) | Izvrsno | Najbolji (potpuna pokrivenost) | Na otvorenom, visoki napon |
Za 90% unutarnjih razvodnih uređaja i ploča, pokositrenje je pravi izbor.Pristupačan je, otporan-na koroziju i široko dostupan.

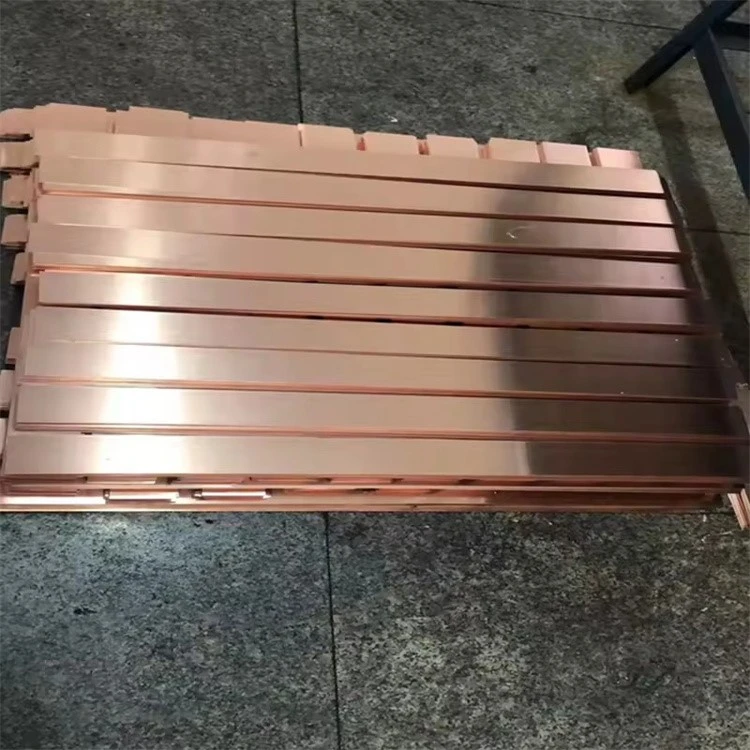

Goli bakar
Kad Bare Copper radi
| Stanje | Prihvatljiv? | Bilješke |
|---|---|---|
| Unutarnji, klima-kontrolirana | Da | Standard za mnoge ploče |
| Suho okruženje (vlažnost<60%) | Da | Minimalni rizik od korozije |
| Nema izloženosti kemikalijama | Da | Bez kiselina, soli ili industrijskih plinova |
| Privremena instalacija | Da | Samo-kratkotrajna upotreba |
Kada Bare Copper NE RADI
| Stanje | Zašto ne |
|---|---|
| Vanjska montaža | Ciklusi kiše, vlage i temperature uzrokuju koroziju |
| Primorski / slani zrak | Sol ubrzava koroziju – brzo se stvara zelena patina |
| Industrijsko okruženje (kemikalije) | Kiseline i plinovi napadaju bakar |
| High humidity (>80%) | Vlaga + kisik=korozija |
| Dugotrajna-pohrana | Goli bakar s vremenom oksidira |
Ako će vaša sabirnica biti postavljena na otvorenom, blizu obale ili u industrijskom okruženju, nemojte koristiti goli bakar. Trebate lim ili epoksidni premaz.
Limiranje
Pokositrenje je galvanizirani kositar (3-8 mikrona debljine) koji se nanosi na bakrenu sabirnicu nakon što je cijela izrada završena.
Zašto je pokositrenje standard
| Prednost | Zašto je važno |
|---|---|
| Niska cijena | Samo 5-10% premije u odnosu na goli bakar |
| Dobra otpornost na koroziju | Štiti od vlage, blagih kemikalija |
| Održava vodljivost | Kositar je vodljiv – nema gubitka struje |
| Može se lemiti | Jednostavan za lemljenje spojeva ako je potrebno |
| Široko dostupan | Najčešći premazani završni sloj – kratko vrijeme isporuke |
Tehničke specifikacije
| Parametar | Vrijednost |
|---|---|
| Debljina oplata | 3-8 mikrona (standard); 10+ mikrona (za teške uvjete rada) |
| Metoda oplata | Galvanizacija nakon izrade |
| Otpornost na slani sprej | Više ili jednako 96 sati (ASTM B117) – nema crvene hrđe |
| Radna temperatura | Do 150 stupnjeva (kositar se topi na 232 stupnja) |
| Provodljivost | Slično golom bakru |
Kada odabrati lim
| Primjena | Zašto lim |
|---|---|
| Unutarnji razvodni uređaji | Standardna specifikacija – zaštita od korozije |
| Panel ploče | Sprječava oksidaciju tijekom skladištenja i rada |
| Centri za kontrolu motora (MCC) | Pouzdan, isplativ- |
| Solarne kombinirane kutije | Na otvorenom, ali zaštićeno – lim je dovoljan |
| Opća distribucija električne energije | Industrijski standard |
Za 90% primjena odaberite limiranje. To je najbolja ravnoteža cijene i zaštite.
Posrebrenje
Posrebrenje je galvanizirano srebro (5-15 mikrona debljine) naneseno na bakrene sabirnice. Nudi najniži kontaktni otpor od bilo koje završne obrade.
Zašto odabrati posrebrenje
| Prednost | Zašto je važno |
|---|---|
| Najmanji kontaktni otpor | Kritično za visoko-frekventne i-priključke struje |
| Izvrsna vodljivost | Srebro je najprovodljiviji metal |
| Dobra mazivost | Dobro radi za klizne kontakte (prekidači za isključivanje) |
| Otporan na koroziju (umjereno) | Bolji od bakra, gori od kositra |
Nedostaci posrebrenja
| Nedostatak | Što trebate znati |
|---|---|
| Visok trošak | 20-30% više od pokositrenja |
| Potamni | Srebro reagira sa sumporom u zraku – postaje crno |
| Tamnjenje je vodljivo | (Za razliku od aluminijevog oksida, srebrni sulfid još uvijek provodi) |
| Nije za zavarivanje | Mora se ukloniti prije zavarivanja |
Tehničke specifikacije
| Parametar | Vrijednost |
|---|---|
| Debljina oplata | 5-15 mikrona (standardno) |
| Kontaktni otpor | <1 mΩ (much lower than tin) |
| Otpornost na slani sprej | 48-72 sata (manje od kositra) |
| Radna temperatura | Do 200 stupnjeva (srebro se topi na 962 stupnja) |
Kada odabrati posrebrenje
| Primjena | Zašto posrebrenje |
|---|---|
| Visoko{0}}frekventne sabirnice (RF, RF) | Skin efekt – niska otpornost srebra je važna |
| Konektori za EV baterije | Mali kontaktni otpor za velike struje |
| Isključite sklopke | Klizni kontakt zahtijeva podmazivanje |
| Kriogene primjene | Srebro se dobro ponaša na niskim temperaturama |
| Precizna instrumentacija | Kontaktni otpor mora biti minimiziran |
Za većinu standardnih sklopnih uređaja posrebrenje je pretjerano. Pokositrenje je dovoljno i puno jeftinije. Navedite posrebrenje samo ako vam je doista potreban najmanji mogući kontaktni otpor.
Pošaljite podatke o svojoj prijavi za preporuku za oplatu
Termoskupljajuće cijevi
Termoskupljajuća cijev je polimerna cijev koja se skuplja kada se zagrijava, čvrsto prianjajući uz površinu sabirnice. Pruža izolaciju i zaštitu-otpornu na dodir.
Zašto odabrati termoskupljajuće cijevi
| Prednost | Zašto je važno |
|---|---|
| Niska cijena | Vrlo povoljno za ravne sabirnice |
| Lako se nanosi | Navucite, grijte toplinskim pištoljem – bez posebne opreme |
| Mogućnosti boja | Crvena, crna, plava, žuta, zelena – savršeno za identifikaciju faza |
| Dobra dielektrična čvrstoća | Podnosi do 15kV ovisno o debljini stijenke |
| Uklonjivi | Može se odrezati radi izmjena |
Tehničke specifikacije
| Parametar | Vrijednost |
|---|---|
| Materijal | Poliolefin (standard) ili PVC |
| Omjer skupljanja | 2:1 ili 3:1 |
| Dielektrična čvrstoća | 15-25 kV/mm |
| Raspon temperature | -55 stupnjeva do +135 stupnjeva (poliolefin) |
| Mogućnosti boja | Crvena, crna, plava, žuta, zelena, prozirna |
Kada odabrati termoskupljajuće cijevi
| Primjena | Zašto termoskupljajuće |
|---|---|
| Identifikacija faze | Cijev-kodirana bojom identificira R/Y/B faze |
| Sigurnost-otporna na dodir | Sprječava slučajni kontakt sa sabirnicama pod naponom |
| Unutarnje ploče s ravnim sabirnicama | Jednostavan za instalaciju, niske cijene |
| Privremena izolacija | Može se ukloniti radi izmjena |
| Projekti rekonstrukcije | Brzo se primjenjuje na-site |
Termoskupljajuće cijevi NE funkcioniraju dobro na savijenim sabirnicama (L-oblik, Z-oblik, U-oblik). Cijev se gužva i ostavlja praznine na zavojima. Za savijene sabirnice koje zahtijevaju izolaciju koristite epoksidni premaz.
Odabir završne obrade površine
Treba li sabirnica izolirati?
| Odgovor | Idi na |
|---|---|
| Da – za sigurnost na dodir ili visoki napon | pitanje 2 |
| Ne – izolacija nije potrebna | pitanje 3 |
Je li sabirnica ravna ili savijena?
| Odgovor | Preporuka |
|---|---|
| Ravna sabirnica | Termoskupljajuće cijevi– niža cijena, jednostavna primjena |
| Savijena sabirnica (L, Z, U oblik) | Epoksidni premaz– jedina opcija koja u potpunosti pokriva zavoje |
Kakvo je okruženje instalacije?
| okoliš | Preporuka |
|---|---|
| Unutarnji, suhi, klima-kontrolirana | Goli bakar(najjeftiniji) ilipokositrenje |
| U zatvorenom prostoru s vlagom ili blagim kemikalijama | Pokositrenje |
| Vanjski, obalni ili industrijski | Pokositrenje(minimum) iliepoksidni premaz(najbolje) |
Trebate li najmanji mogući kontaktni otpor?
| Odgovor | Preporuka |
|---|---|
| Da – visoka-frekventnost, EV, klizni kontakti | Posrebrenje |
| Ne – standardni sklopni uređaj | Pokositrenjeiligoli bakar |
| Vaša prijava | Preporučena završna obrada |
|---|---|
| Unutarnja suha ploča, ravna sabirnica, bez izolacije | Goli bakar |
| Unutarnji panel, standardno okruženje | Pokositrenje |
| Unutarnja ploča, potrebne fazne boje, ravna sabirnica | Termoskupljajuće cijevi |
| Vanjska ploča, ravna sabirnica | Pokositrenje(ili epoksid za potpunu izolaciju) |
| Savijena sabirnica (L/Z/U), potrebna izolacija | Epoksidni premaz |
| Visoko{0}}frekventni ili klizni kontakt | Posrebrenje |
| Obalno / morsko okruženje | Pokositrenjeiliepoksidni premaz |
| High voltage (>1kV) | Epoksidni premaz |
Pošaljite svoju instalacijsku okolinu za besplatnu preporuku
Ispitivanje debljine oplate i prianjanja
| Test | Oprema | Standard | prihvaćanje |
|---|---|---|---|
| Debljina oplata | XRF analizator | ASTM B568 | Kositar: 3-8 mikrona; Srebro: 5-15 mikrona |
| Prianjanje | Test-poprečnog rezanja trake | ASTM D3359 | Bez ljuštenja |
| Slani sprej | ASTM B117 komora | ASTM B117 | Kositar: Više ili jednako 96 sati; Srebro: Više ili jednako 48 sati |
| Poroznost | Elektrografsko ispitivanje | ASTM B741 | Nema rupica |
Automatska linija za presvlačenje bakrenih sabirnica
Koraci procesa presvlačenja
| Korak | Proces | Svrha |
|---|---|---|
| 1 | Odmašćivanje | Uklanja ulja i onečišćenja |
| 2 | Kiselinsko kiseljenje | Uklanja površinske okside |
| 3 | Galvanizacija | Depoziti kositra ili srebra |
| 4 | Ispiranje | Uklanja višak kemikalija |
| 5 | Sušenje | Priprema za pakiranje |
| 6 | Inspekcija | Ispitivanje debljine i prianjanja |
Mogućnosti oplata
| Parametar | Limiranje | Posrebrenje |
|---|---|---|
| Maksimalna duljina sabirnice | 4000 mm | 4000 mm |
| Raspon debljina | 3-15 mikrona | 5-25 mikrona |
| Ujednačenost debljine | ±1 mikrona | ±2 mikrona |
| Kapacitet proizvodnje | 10 tona/dan | 3 tone/dan |
| Vrijeme isporuke (samo oplata) | +3-5 dana | +5-7 dana |
FAQ
P1: Mogu li koristiti golu bakrenu sabirnicu na otvorenom?
Ne preporučuje se. Goli bakar na otvorenom će korodirati – stvarajući zelenu patinu. Dok je patina još uvijek vodljiva, izgleda loše, može se oljuštiti i na kraju može smanjiti poprečni-presjek u teškim uvjetima.Za vanjsku upotrebu odredite lim (minimalno) ili epoksidni premaz (najbolje). Za obalna ili morska okruženja, epoksidni premaz se snažno preporučuje.
P2: Koja je razlika između pokositra i posrebrenja?
Pokositrenje košta manje (5-10% više od golog bakra) i nudi dobru otpornost na koroziju. Posrebrenje košta više (20-30% više od kositra), ali nudi najmanji mogući kontaktni otpor.Za većinu sklopnih uređaja dovoljan je lim. Koristite srebro za visoko{1}}frekventne primjene (skin efekt), klizne kontakte (prekidači za isključivanje) ili gdje otpor kontakta mora biti minimiziran.
P3: Hrđa li-bakrena sabirnica presvučena kositrom?
Kositar ne "hrđa" (željezni oksid), ali može korodirati. Kositrenje pruža dobru otpornost na koroziju – obično 96+ sati u testiranju slanog spreja bez crvene hrđe.U teškim uvjetima (obalno, kemijsko), kositar će na kraju korodirati. Za takva okruženja, nadogradite na epoksidni premaz. Za unutarnju upotrebu, lim bez problema traje desetljećima.
P4: Koja je razlika između termoskupljajuće cijevi i epoksidnog premaza?
Termoskupljajuća cijev je polimerna cijev stegnuta na sabirnicu – niska cijena, jednostavna za postavljanje, ali radi samo na ravnim dijelovima (bez savijanja). Epoksidni premaz se raspršuje ili umače - veća cijena, puna pokrivenost uključujući savijanja, veća dielektrična čvrstoća i otpornost na UV zračenje.Za ravne sabirnice kojima je potrebna izolacija, toplinsko skupljanje je u redu. Za savijene sabirnice ili vanjsku upotrebu potreban je epoksidni premaz.
P5: Koja je standardna debljina oplate za kositar i srebro?
Pokositrenje: 3-8 mikrona standardno (10+ mikrona za teške uvjete). Posrebrenje: 5-15 mikrona standardno.Deblja oplata košta više i povećava vrijeme isporuke. Većina aplikacija ne zahtijeva oplatu deblju od standardne. Mjerimo debljinu pomoću XRF-a i dajemo izvješće uz svaku pošiljku.
P6: Posrebrena-bakrena sabirnica postaje crna. Je li to problem?
Ne – srebrno potamnjenje (srebrov sulfid) je još uvijek vodljivo. To je uobičajena briga, ali tamnjenje NE utječe na električne performanse.Za razliku od aluminijevog oksida (koji je izolator), srebrni sulfid provodi struju. Ako je izgled bitan, navedite tretman protiv potamnjenja (dostupan na zahtjev). Za većinu primjena, tamnjenje je samo kozmetičko.
P7: Utječe li površinska obrada na struju bakrene sabirnice?
Ne – goli bakar, pokositrenje i posrebrenje imaju u biti istu ampoziciju.Pokrivni sloj je vrlo tanak (3-15 mikrona) i vrlo vodljiv. Termoskupljajuće cijevi i epoksidni premaz DA smanjuju struju jer zadržavaju toplinu. Za izolirane sabirnice, smanjite snagu struje za 10-15% (toplinsko skupljanje) ili 15-20% (epoksi premaz). Pogledajte našeVodič za struju bakrene sabirniceza detalje.
